各类水池（消防水池、清水池、景观水池）和游泳池长期盛水，内壁防水层不仅需要抗渗，还要耐受消毒剂（氯、臭氧）、人体油脂及藻类附着。瓷砖贴面容易脱落，玻璃钢衬里施工异味大，环氧涂料耐水冲刷但易开裂。聚脲防水施工以其整体无缝、耐水浸泡、耐消毒剂腐蚀以及表面光滑易清洁的特点，成为水池和泳池内壁防护的优质选择。本文从材料选择、施工工艺及卫生安全性方面进行阐述。
材料要求。用于饮用水池的聚脲必须符合《生活饮用水输配水设备及防护材料安全性评价标准》（GB/T 17219），即浸泡水后的色度、浑浊度、异味及重金属溶出量达标。一般纯聚脲固化完全后呈惰性，符合卫生要求。用于泳池的聚脲需耐次氯酸钠（有效氯含量3-5 ppm），耐臭氧老化。推荐使用脂肪族聚脲面漆直接作为装饰面，避免黄变，颜色可定制（常用浅蓝色、白色）。涂层厚度：建议1.2-2.0毫米，池底和池壁阴角处加厚至2.5毫米。
基层处理。混凝土水池需养护28天以上，清除脱模剂、油污。采用喷砂或高压水射流处理，获得粗糙表面。所有阴角应抹成圆弧（R≥30毫米），管口、溢流槽等预埋件周边应打磨光滑并涂刷底漆。对于旧瓷砖面翻新，必须彻底清除瓷砖和胶粘剂，露出混凝土基层，否则聚脲与瓷砖粘结不可靠。若基层存在裂缝，先灌注环氧树脂，再整体涂刷底漆。

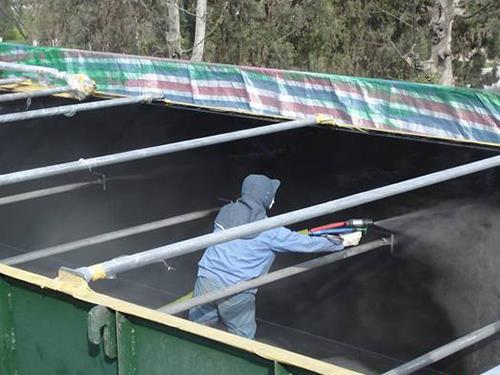

喷涂施工。与屋面类似，但水池内壁多为封闭或半封闭空间，需强制通风。喷涂顺序：先处理管根、阴角，再大面积喷涂池壁和池底。池底喷涂时，注意防止漆雾落在地面造成厚度不均，可采用分段遮挡。由于水池通常较深，操作人员需使用升降平台或吊篮，确保喷枪与墙面垂直距离均匀。设计厚度可分2-3道喷涂，每道间隔10-15分钟。最后一道面漆采用脂肪族聚脲，提高装饰性和耐紫外（如果水池露天）。对于室内泳池，可不用脂肪族面漆，但芳香族聚脲会因水中的氯氨和环境中的紫外线（阳光从窗户射入）而轻微黄变，不影响使用但影响美观。
节点密封。进水管、出水管、排污管与池壁交界处，应先安装法兰或套管，然后聚脲涂层应覆盖至套管内部20毫米，并用聚脲密封胶填充缝隙。池底排水沟和集水坑应单独喷涂，保证坡度顺畅。溢流槽的金属格栅应先涂刷底漆，再喷涂聚脲，或者格栅单独做其他防腐。
质量检验与蓄水试验。电火花检漏（每毫米3000V）必不可少，尤其注意管道根部。厚度检测每20平方米一点。蓄水试验：注满水静置72小时，观察水位下降和池壁外表面有无渗漏痕迹。对于泳池，还需要进行24小时满水试验，并检测涂层表面是否光滑（防止划伤游泳者）。若池壁有马赛克装饰需求，可在聚脲面漆未固化时撒布彩色石英砂，或者喷涂后铺贴专用聚脲瓷砖胶（但这样会失去无缝优势）。
实际案例。某市标准游泳池（50×25米）原为瓷砖内壁，运行5年后出现大面积瓷砖脱落和渗漏。采用聚脲防水施工改造：铲除瓷砖，修补基层，喷涂1.5毫米芳香族聚脲+0.1毫米脂肪族面漆。施工仅用10天，养护3天后注水使用，至今3年未渗漏，且池壁易清洁，藻类附着明显减少。但需注意，聚脲防水施工后表面摩擦系数较低（干态约0.5，湿态0.3），泳池池底需做防滑处理——可在面漆中掺入防滑颗粒（如氧化铝）或喷涂后表面撒砂。另外，聚脲施工过程中会产生少量异氰酸酯气味，需在空池状态且排风良好时进行，施工完成后通风2天方可注水。
成本分析。聚脲防水施工水池内壁造价约120-200元/m²（含底漆、喷涂、面漆），而贴瓷砖（含防水层）约80-150元/m²，但瓷砖有脱落风险且维护麻烦。从全生命周期看，聚脲方案更具优势。总之，聚脲防水施工为水池和泳池提供了一种无缝、卫生、耐久的防水装饰一体化技术。
