屋面长期承受日晒雨淋、温度剧烈变化及积水浸泡，防水层一旦失效，维修成本高昂。传统卷材防水存在搭接缝多、易老化、施工需明火等问题；聚氨酯涂料则固化慢，对基层干燥度要求高。聚脲防水施工技术以其快速固化、整体无缝、高弹性及耐候性（脂肪族面漆配合）成为屋面防水的高效方案。本文从屋面特点、施工流程及关键控制点进行介绍。
聚脲用于屋面防水时，通常采用芳香族聚脲底涂层+脂肪族聚脲面漆的结构，因为芳香族聚脲遇紫外线会黄变粉化，需要面漆保护。干膜总厚度建议1.2-2.0毫米。性能指标：不透水性（0.4 MPa，2h）合格；低温柔性-40℃无裂纹；耐热90℃无流淌；拉伸强度≥16 MPa，断裂伸长率≥300%。
施工前处理。屋面基层必须坚实、平整、干燥、干净。对于水泥砂浆找平层，应清除浮浆、空鼓、起砂部位，用聚合物水泥砂浆修补凹坑。含水率需低于6%（可用含水率测试仪）。所有阴阳角应抹成圆弧角（半径≥50毫米）。排气管、出屋面管道根部应预先做附加层。对于旧屋面卷材翻新，必须彻底清除失效的卷材和胶粘剂，露出混凝土或硬质保温层。如果基层裂缝较多，建议先涂刷一道柔性裂缝桥接底漆。
底漆涂刷。推荐使用环氧或聚脲专用底漆，用量0.2-0.3 kg/m²，涂刷均匀，不得漏涂。底漆干燥时间一般为2-4小时（取决于温湿度）。注意：若底漆未干透就喷涂聚脲，残留溶剂会顶起涂层形成鼓包；若底漆干燥时间过久（超过24小时），需要打磨增加粗糙度。

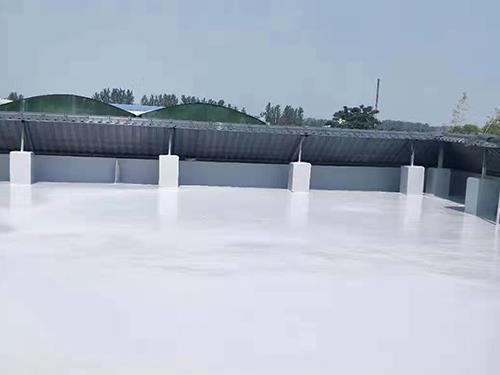

聚脲喷涂施工。采用双组分高温高压喷涂机，A、B组分加热至65-75℃，压力15-20 MPa。喷枪距基面60-80厘米，移动速度约0.5米/秒，每道湿膜厚度0.6-0.8毫米。屋面喷涂顺序：先处理管根、女儿墙阴角等节点，再大面积喷涂。大面应采用十字交叉法（第一道南北方向，第二道东西方向），保证厚度均匀。每道间隔不超过30分钟（表干后即可喷涂下一道）。总厚度达到设计要求后，再喷涂脂肪族聚脲面漆（厚度80-120微米），以提供耐紫外线和装饰性。面漆可调色，但注意浅色面漆需喷涂均匀，避免发花。
节点处理。女儿墙根部应喷涂至墙面以上250毫米，并在阴角处加厚0.5毫米。落水口处应设附加层，并将聚脲涂层伸入落水口内50毫米。伸缩缝：先填充背衬材料，再覆盖聚脲防水层，缝两侧各200毫米范围内涂层厚度增加0.5毫米，并设置弧形过渡。对于上人屋面，可在聚脲面漆上撒布石英砂（粒径0.5-1.0毫米）增加防滑性。
施工环境限制。雨天、雪天或五级风以上应停止施工。环境温度低于5℃时，需使用低温固化配方，并对基层预热至15℃以上。屋面暴露施工时注意紫外线防护：芳香族聚脲喷涂后应在24小时内涂刷脂肪族面漆，否则表面可能粉化影响面漆附着力。
质量检验。完成后进行外观检查：涂层应连续、无裂纹、无气泡、无流挂。采用电火花检漏仪（每毫米厚度3000V）检查针孔，尤其注意女儿墙根部、落水口等节点。厚度检测：每100平方米测5点，平均厚度≥设计值，最小厚度≥设计值80%。蓄水试验：屋面防水施工结束后，应进行24小时蓄水（水深不低于50毫米），观察无渗漏为合格。
实际案例表明，某大型物流仓库屋面（面积12000平方米）采用聚脲防水施工，涂层厚度1.5毫米，使用6年后仍无渗漏，而周边采用SBS卷材的屋面已在第4年出现多处搭接缝开裂。但聚脲防水施工成本较高（每平方米材料+施工约80-120元，视厚度而定），且对施工人员技术依赖性强。建议用于重要工业厂房、商场屋面或种植屋面（需耐根穿刺）等场景，对于普通住宅屋面可考虑性价比更高的方案。总之，聚脲防水施工为屋面提供了无缝、耐久、快速交付的解决方案，但需严格把控基层处理和节点细节。
