聚脲防腐涂层的最终质量不仅取决于材料本身的性能，更依赖于科学、规范的施工工艺。从基面处理、底漆涂刷、喷涂作业到质量检验，每一道工序都需要严格控制。以下详细阐述聚脲防腐的施工要点。
一、基面处理——决定附着力的基础

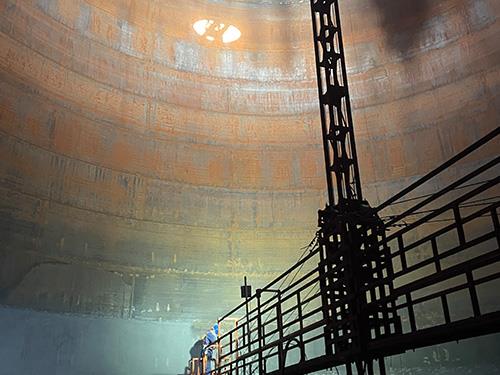

对于金属基材（碳钢、铸铁等），必须彻底清除表面的油脂、灰尘、氧化皮和锈蚀。推荐采用喷砂处理至Sa 2.5级标准，即表面无可见油脂、污物、氧化皮、铁锈和旧涂层，残余痕迹仅为点状或条纹状的轻微色斑。表面粗糙度应达到40~75μm，以增强机械锚固力。喷砂后需用压缩空气吹净表面粉尘，并在4小时内完成底漆涂刷，防止二次生锈。对于潮湿环境或无法喷砂的部位，可采用高压水射流处理配合专用湿喷砂设备，但需确保表面无明水。
对于混凝土基材，须去除表面浮浆、油污、脱模剂及疏松层。推荐采用抛丸机处理或铣刨机处理，使基层露出均匀的粗糙表面（CSP 3~5级）。混凝土抗压强度不得低于C25，表面含水率应低于6%（可使用含水率测试仪）。裂缝、蜂窝、孔洞等缺陷需预先用环氧砂浆或聚脲修补料填补找平。施工前还应打磨尖锐棱角，做圆弧过渡处理，避免涂层在直角处应力集中而开裂。
二、底漆涂刷——增强附着与封闭孔隙
聚脲防腐必须涂刷专用封闭底漆。底漆的作用包括：渗透加固基材表面、封闭毛细孔防止气泡、提高聚脲与基材的附着力、统一基材吸收率。对于金属基材，常用环氧富锌底漆或环氧磷酸锌底漆，干膜厚度40~60μm。对于混凝土基材，采用高渗透环氧底漆，需涂刷1~2道，使底漆充分渗入混凝土毛细孔内。底漆干燥时间根据环境温度和湿度而定，一般为4~24小时。底漆涂刷后应检查表面无漏涂、无积液、无粉尘污染，方可进行聚脲喷涂。
三、喷涂设备与参数控制
聚脲防腐必须使用高温高压双组分喷涂设备。设备应具备：物料加热系统（可将A、B组分分别加热至60℃~75℃，以降低粘度至便于雾化的水平）、比例计量系统（保持A:B体积比为1:1，误差不超过5%）、高压碰撞混合喷枪（通常采用Gusmer或类似型号）。喷涂前应进行设备调试：检查两组分压力是否平衡（通常设定为2000~2500 psi），温度是否一致，试喷观察雾化扇形和凝胶时间（5~15秒为宜）。喷枪与基面距离保持在50~80 cm，喷枪移动速度均匀，一般为0.5~1.0 m/s。每道喷涂厚度控制在0.3~0.5 mm，采用交叉喷涂（水平与垂直方向交替）以达到均匀厚度。对于设计厚度1.5mm以上的防腐层，应分2~3道喷涂，每道间隔不超过10分钟（可湿碰湿），避免等待时间过长导致层间剥离。
四、环境条件要求
虽然聚脲对温度敏感性较低，但仍需满足以下条件：基面温度应高于露点温度3℃以上，防止表面结露影响附着力；空气相对湿度不宜超过85%，雨天或大雾天气应停止露天作业；环境温度建议在-5℃至+40℃之间，超出此范围需采取加热或保温措施；风速超过5级（约8 m/s）时需设置挡风屏障，防止雾化颗粒飞散浪费；施工区域应保持良好的通风，但避免强风直吹喷涂面。
五、常见缺陷与防治措施
起泡：主要由于基面潮气、底漆未干或一次喷涂过厚导致。对策：加强基面干燥，确保含水率达标；底漆充分固化后再喷涂；控制单道厚度不超过0.5mm。
针孔/气孔：多由喷涂压力不足、物料混合不良或基面有油污引起。对策：提高喷涂压力至2000 psi以上；清洁喷枪滤网和混合室；用溶剂擦拭基面去除油污。
涂层脱落：根本原因为基面处理不当或未使用底漆。对策：重新喷砂处理，确保粗糙度；严格按照工艺涂刷底漆。
厚度不均：喷枪移动速度不稳定或搭接不当。对策：使用测厚规或湿膜卡实时检测，培训操作人员保持匀速移动，采用十字交叉喷涂法。
橘皮或流挂：单道喷涂过厚或物料粘度过低。对策：调整加热温度降低粘度，减少每道喷涂厚度。
六、质量检验与验收
聚脲防腐涂层施工完成后，应进行以下检验：
外观：目测涂层应连续、光滑、无漏喷、无流挂、无气泡、无裂纹。
厚度：使用磁性测厚仪（金属基材）或超声波测厚仪（混凝土基材），每10平方米测量5个点，平均厚度不得低于设计厚度，单个点厚度偏差不超过±20%。
附着力：采用拉开法（ASTM D4541），涂层与基材的附着力应≥3 MPa（或基材内聚破坏）。现场可用划格法（ASTM D3359）快速判断，等级应达到4B或5B。
电火花检漏：对于设计厚度大于1mm的防腐层，使用电火花检漏仪（检测电压根据厚度设定，通常为3000V/mm）检查针孔缺陷，无报警火花即为合格。
耐冲击：采用落锤冲击试验，涂层应无开裂或剥离。
七、安全防护与环保
聚脲喷涂过程中，异氰酸酯组分可能对呼吸道和皮肤产生刺激。施工人员必须佩戴供气式全面罩呼吸器、化学防护服、丁腈手套和防护眼镜。现场应设置警戒线，无关人员不得进入喷涂区。由于喷涂产生的高压射流可能造成注射伤害（若喷枪误触皮肤），操作人员务必握紧喷枪，严禁将喷枪指向任何人。废弃物料和清洗溶剂需按危险废物管理规定收集处置，不得随意倾倒。
总之，聚脲防腐施工是一项对设备和人员要求较高的专业工艺。只有严格执行上述技术要点，才能充分发挥聚脲材料的优异性能，确保防腐涂层长达数十年的有效防护。
