海洋工程设施如跨海大桥、海上平台、港口码头等长期处于高盐雾、高湿度及干湿交替的苛刻腐蚀环境中，传统防腐涂层（如环氧、聚氨酯）往往在5-8年内出现失效。聚脲防腐涂层以其致密的交联结构、优异的疏水性和超低水汽透过率，成为海洋重防腐领域的新型解决方案。本文从盐雾试验数据、氯离子渗透机理及工程应用实例三方面，解析聚脲防腐在海洋环境中的独特优势。
聚脲防腐涂层由异氰酸酯预聚体与端氨基聚醚反应生成，形成三维网络结构，交联度高，无亲水基团。其水汽透过率仅为0.5-1.0g·mm/(m²·24h)，远低于环氧涂层的5-10g·mm/(m²·24h)。在模拟海洋环境的盐雾试验（按GB/T 1771）中，聚脲涂层在5000小时盐雾暴露后表面无起泡、无锈蚀，附着力保持率大于90%；而同样厚度的环氧富锌涂层在2000小时即出现起泡。聚脲涂层的氯离子渗透系数可低至10⁻¹⁴ m²/s数量级，有效阻挡Cl⁻到达钢基体，避免了点蚀萌生。
聚脲防腐涂层的施工也很适合海洋工程。可采用喷涂工艺快速成膜，一次喷涂厚度可达1-2mm，减少施工道数。涂层的柔韧性好，断裂伸长率通常超过300%，能适应钢结构因风浪引起的微小变形而不开裂。同时，聚脲具有优异的耐磨性，能抵抗海浪冲蚀和漂浮物撞击。

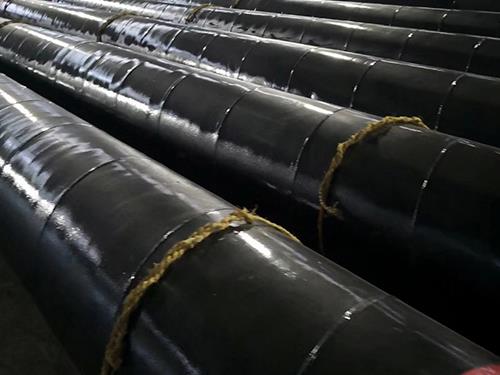

某跨海大桥的钢管桩防腐工程，原设计采用环氧玻璃鳞片涂层，服役5年后出现大面积剥落。维修时选用聚脲防腐涂层（干膜厚度1.5mm），并配套环氧富锌底漆。经过8年实际运行，检查发现涂层完整，无锈蚀，涂层附着力仍达8MPa。另一海上风电塔筒项目，在飞溅区涂覆聚脲防腐涂层，4年后未见任何腐蚀迹象，而相邻采用聚氨酯面漆的区段已出现明显锈斑。
需要注意：聚脲防腐涂层对基材处理要求严格，必须达到Sa2.5级喷砂标准。同时，在海洋工程中可采用“聚脲+环氧封闭底漆”配套体系，以提高界面附着力。对于水下部位的修补，有专用的湿固化聚脲材料，可在潮湿基面直接施工。
综上所述，聚脲防腐涂层凭借卓越的耐盐雾、抗氯离子渗透及耐磨性能，已成为海洋工程长效防腐的优选技术，可提供20年以上的免维护保护期。
