在现代防水工程领域，聚脲防水材料凭借其卓越的综合性能，正逐步取代传统防水卷材和涂料，成为屋面、隧道、水利工程等领域的首选方案。这种由异氰酸酯组分与氨基化合物组分通过专用设备高压喷涂反应生成的高性能弹性体，集快速固化、无缝成膜、耐久优异于一身。据统计，全球超过37%的用户对注重生态、低排放的聚脲技术的偏好不断上升。本文将从物理力学性能、施工便捷性及环保特性三个维度，深度剖析聚脲防水的核心优势。
一、良好的物理力学性能
聚脲防水材料的性能优势首先体现在其卓越的物理力学指标上。单组分聚脲防水涂料的断裂伸长率高达630%，可有效抵挡建筑物沉降缝、裂缝引起的漏水。拉伸强度可达15-20MPa以上，撕裂强度40-60N/mm，在1.0MPa水压下120分钟不透水，吸水率控制在5%以下。低温弯折性可达-45℃无裂纹，确保在严寒地区仍能保持优异性能。
聚脲材料的抗极端温度能力令人惊叹。国外曾做过实验：分别在钢、混凝土、沥青表面喷涂脂肪族聚脲材料，将-196℃的液氮距涂层30.5厘米处喷射到样品表面达30秒，未见涂层任何破坏。另将涂有聚脲材料的混凝土样品从1.8米高处自由落下，混凝土自身被震裂，但聚脲材料毫无损坏，并将混凝土的碎块牢牢地聚集在一起。这一实验充分证明了聚脲在极端条件下的可靠性。
在耐久性方面，聚脲材料的使用年限可达15年以上，是目前为止耐久性最长的柔性涂层之一。从材料性能上看，聚脲弹性体的拉伸强度、使用寿命明显优于聚氨酯防水涂料，拉伸强度等指标接近Ⅰ类合成高分子卷材，使用寿命延长了5至10年。
二、突出的施工便捷性

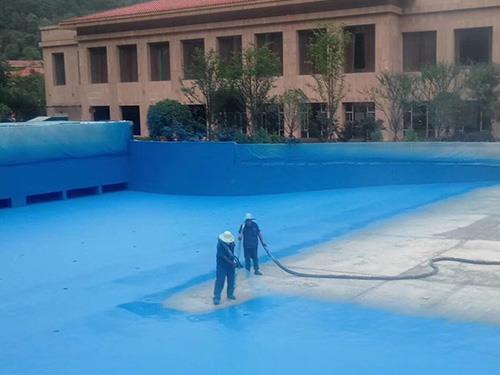

聚脲防水在施工方面的优势同样显著。材料固化速度快，可在任意曲面、斜面及垂直面上喷涂成型，不产生流挂现象。采用专用设备整体喷涂工艺，聚脲防水结构整体性好，无接缝，避免了卷材接缝可能造成的渗漏，施工效率也明显提高。
聚脲材料对湿气、温度不敏感，热稳定性好，可在潮湿或低温环境下数秒内固化，缩短工期减少停工时间。机械化喷涂施工，施工方便，效率高，一次施工即可达到设计厚度要求。反应活性高，可在斜面、立面、顶面施工，一次性成型厚度高，施工快速。
与通常的屋面防水卷材（如SBS、APP等）相比，聚脲材料经日光老化和四季温差交替变化后，不会出现开裂和脱落；即使防水材料自身不开裂，也能适应混凝土的开裂而不破损。此外，卷材的接缝处极易导致渗漏和破损，而聚脲的无缝特性彻底解决了这一痛点。
三、绿色环保与广泛适用性
聚脲防水材料的环保特性符合现代绿色建筑理念。产品100%固含量，无溶剂，不含任何挥发性有机物（VOC），无污染，对环境友好。在生产、施工和使用过程中不使用溶剂，无有毒有害物质释放，有利于环境保护。
在附着力方面，聚脲涂层与多种基材（混凝土、钢板、木板）均可粘结，粘结性能优异。与混凝土底材附着力好，可避免因粘结强度较低引起的空鼓、剥落等质量缺陷。标准实验条件下粘结强度≥2.5MPa或基材破坏。
聚脲材料还具备优异的耐化学介质性能，可耐酸、碱、盐等介质的长期浸泡、腐蚀，可做防腐材料使用。涂层热稳定性好，100℃以下可长期使用，并可承受150℃的短时间热冲击。综合理化性能优异，具有高抗张强度、高伸长率、优异的裂缝追随性能，以及优异的耐磨和抗冲击性。
